Назначение
Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении разделов "Вакуумный диод-триод"" и "Ток в вакууме".
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Перечень демонстраций
Изучении движения электронов в электрическом и магнитном полях.
Исследование анодной характеристики вакуумного диода.
Исследование зависимости анодного тока от напряжения накала.
Исследование зависимости анодного тока от напряжения между сеткой и катодом.
Наблюдение действия магнитного поля на электроны.
Наблюдение зависимости анодного тока от действия магнитного поля на электроны.
Технические параметры
Оригинальный люминисцентный вакуумный диод-триод (ШхВ), мм: 80х140.
Напряжение АНОД, В: 0...42.
Напряжение СЕТКА , В: -15...20.
Напряжение КАТОД , В: 0,5...6.
Потребляемая мощность, Вт: 5.
Напряжение питания, В/Гц: 220/50.
Размер магнитных планшетов, мм: 160х120.

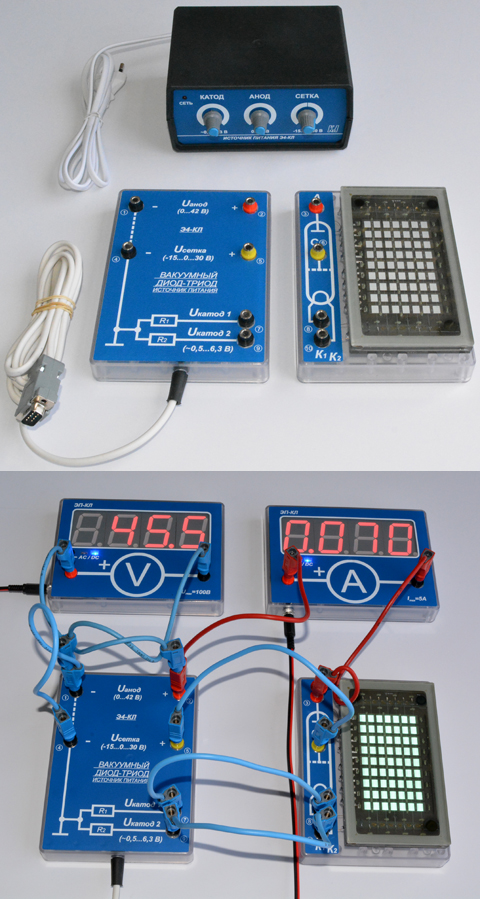

Комплект поставки
Магнитная панель "источник питания".
Магнитная панель "вакуумный диод-триод".
Источник питания для УДТ.
Методическая документация.
Упаковочная тара.
Дополнительно необходимо
Школьная магнитная доска.
Набор проводов, НП-КЛ.
Набор электроизмерительных приборов, ЭП-КЛ.
Габариты, вес
Габариты упаковки (ШхВхГ), мм: 420x210х120.
Вес, кг: 1,8.
