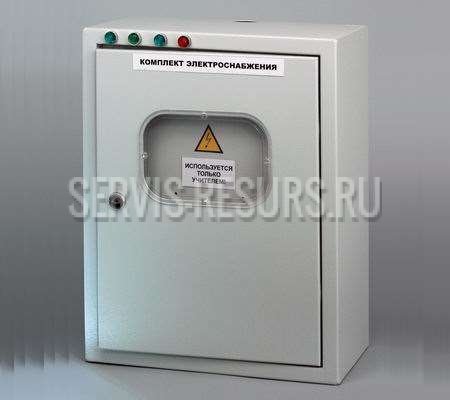

Комплект электроснабжения (КЭС) универсальный

Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии.

Краткое описание:

В жестком металлическом корпусе КЭС собраны:

 - понижающий трансформатор 220/5/42 В мощностью 1,6 Ква;
 - три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;
 - автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
 - АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
 - Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.

При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам.

При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.

Комплект поставки:

Комплект Электроснабжение (КЭС) - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.
Лабораторные клемники (4 В) - 15 шт.
Кабель (50 м.) - 1 комп.

Основные технические характеристики:

КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования.

 Потребляемая мощность КВ-А, не более 0,8
 Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
 Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38
 От источника 4 В 4: 2,8
 Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут)
 Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут)
 Габаритные размеры в мм:

 Высота 390
 Ширина 310
 Глубина 180
 Вес в граммах: 10000.

Подготовка изделия к работе:

- Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.)
 - Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления.
 - Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение.
 - Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу).
 - Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв.
 - Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе.
 - Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2.
 - Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме.
 - Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений.

Порядок работы:

Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости!

 - открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой).
 - включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В.
 - включить АВ4 "УЗО".
 - загорается красная лампочка наличия сети.
 - включить АВ1 - загорается зеленая лампочка питания 1-го ряда.
 - включить АВ2 - загорается зеленая лампочка питания 2-го ряда.
 - включить АВ3 - загорается зеленая лампочка питания 3-го ряда.

КЭС готов к работе.

После окончания работ отключить се АВ.

Техника безопасности:

КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности.

Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ".

Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА.

Эксплуатация КЭС с превышением параметров по току и времени ЗАПРЕЩЕНА.

Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА.

По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО".

Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания.

Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В.

Одновременное включение Т1 Т2 ЗАПРЕЩЕНО!
