Машина электрофорная

Используется на уроках физики для получения больших зарядов и высоких разностей потенциалов при постановке демонстрационных опытов по электростатике.

Комплект поставки:

 1. Прибор - 1 шт.
 2. Ручка приводная - 1 шт.
 3. Руководство по эксплуатации - 1 шт.
 4. Коробка упаковочная - 1 шт.

Характеристики:

 Габаритные размеры - 350х300х180 мм
 Масса не более - 2 кг.

Устройство прибора и условия эксплуатации:

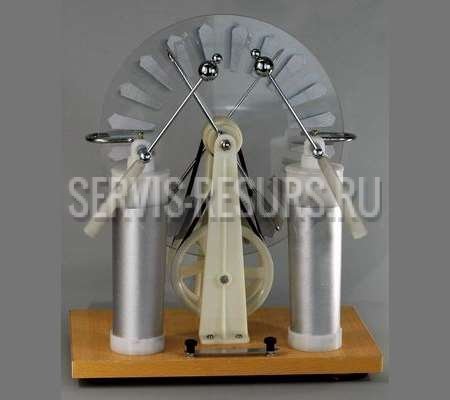

Основные части электрофорной машины - два вращающихся в противоположные стороны пластмассовых диска и две лейденские банки. Внешние обкладки банок соединяются между собой подвижной пластиной, расположенной между двумя зажимами, а внутренние соединены с отдельными кондукторами. За изолирующие ручки кондукторы можно поворачивать и изменять расстояние между ними. С внешней стороны на диски нанесены алюминиевые секторы, с которыми соприкасаются щетки, укрепленные в щеткодержателях.

Диски охвачены металлическими гребешками, присоединенными к лейденским банкам и к двум разрядникам. Диски приводят во вращение при помощи прямой и перекрестной ременных передач.

Все части машины смонтированы на пластмассовых стойках, которые вместе с лейденскими банками укреплены на общей деревянной подставке.

Для нормальной работы прибора необходимо следить, чтобы один из щеткодержателей был установлен к горизонтальному диаметру диска под углом приблизительно 45 градусов, второй - под прямым углом к первому. Если не происходит накапливания зарядов на лейденских банках, рекомендуется произвести первоначальную зарядку пластмассовых дисков, для чего в зазор между ними вставить лист бумаги, а лучше кусок тонкого сукна, и, вращая рукоятку, получить искру между разрядников, после чего бумагу вытащить.

После окончания демонстрационных работ разрядники замкнуть для нейтрализации накопленного заряда.
