Комплект предназначен для наблюдения силовых линий магнитного поля вокруг проводников с током.
Комплект поставки:
Панель с одним проводником 1 шт.
Панель с двумя проводниками 1 шт.
Панель с витком 1 шт.
Панель с соленоидом 1 шт.
Основные технические данные:
Масса комплекта 0,25 кг.
Габаритные размеры отдельных панелей 160*100*100 мм.
Устройство и работа прибора:

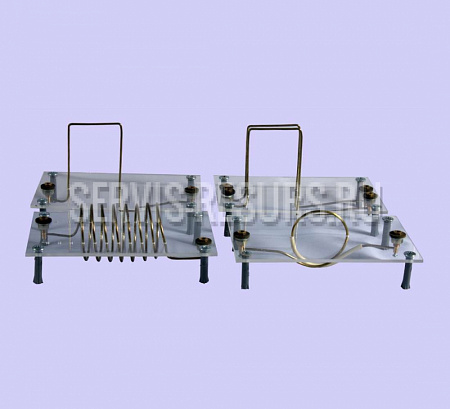

Приборы представляют собой прозрачные панели из органического стекла сквозь которые пропущены проводники различной формы, выведенные на гнезда для подключения к источнику постоянного тока.
Спектры магнитных полей образуются при посыпании панелей с проводниками, по которым протекает постоянный ток, мелкими железными опилками. Наблюдение спектров происходит в виде кодопроекции на экран.
Электропитание панелей - от источника напряжения ИП1 или источника тока ИТ источника питания для демонстраций ИПД-2 (или аналогичного).
