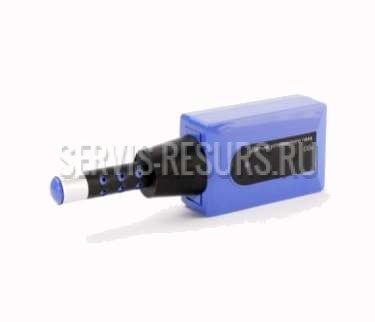

Датчик СО2  (KDS-1020)
Наличие товара есть
Цена:
По запросу
Скидку на данный товар уточняйте у менеджера
Принимаем заказы онлайн. Действует бесконтактная доставка до дверей
Наличие товара уточняйте у менеджеров
Доставка
  • Идёт загрузка...
Рассказать друзьям

Датчик СО2 стали (KDS-1020) является одним из приборов Лабораторного комплекса «Естествоиспытатель», предназначенного для измерения уровня углекислого газа в различных химических и биологических экспериментах. Датчик работает в комплекте с компьютерным измерительным блоком (KDМ-1001 или KDM-1002) и персональным компьютером.



Датчик применяется при постановке демонстрационных экспериментов и исследовательских работ учащихся в условиях типовых кабинетов физики и химии учреждений начального и среднего профессионального образования, а также для практических и исследовательских работ в высшей школе.




Основные технические данные:

Диапазон измерения от 0 до 5000 млн-1
Точность измерений 100 млн-1 (0-1000 млн-1) 10% (1000-5000 млн-1)
Напряжение 0-2,5 В
Шаг 2,44 млн-1 СО2
Время нагревания 90 сек
Время чтения информации 90% в течении 60 сек.


Комплектность:

Датчик температуры 1 шт
Паспорт 1 шт
Упаковка 1 шт.


Устройство и принцип работы:



Датчик СО2 применяется как горячий металлический нагреватель (инфракрасный источник), который расположен на конце трубки датчика. На другом конце датчика расположен инфракрасный датчик, который замеряет насколько уровень радиации проникает не впитываясь в молекулу СО2.

Прибор измеряет инфракрасное излучение, впитавшееся в узкий диапазон концентраций. Наибольший уровень концентрации газа в трубке, наименьший уровень излучения будут способствовать его перемещению через трубку в инфракрасный источник.

Температура в инфракрасном датчике увеличивается, возникает напряжение, которое усиливается, и данная информация в свою очередь считывается компьютерным измерительным блоком. Углекислый газ выходит наружу и снова заходит в датчик через шесть отверстий расположенных в трубке.

В момент сбора данных инфракрасный источник мигает


Меры безопасности:



При работе с датчиком СО2 необходимо выполнять общие правила работы и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения.

К работе с датчиком допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствии с требованиями, приведенными в настоящем разделе.

Не допускать механических воздействий на чувствительный элемент датчика.

Датчик предназначен только для проведения измерений газообразного состояния СО2.

Не допускать контакт датчика с водой.

Запрещается вскрывать датчик, а также подвергать его ударным и силовым нагрузкам.


Подготовка и порядок работы:



Включите разъем датчика в разъем компьютерного измерительного блока.

Подождать около 120 секунд, пока датчик нагреется. При его нагревании уровень чтения информации возрастает до 5000 млн-1, затем медленно уменьшиться и вернется в исходное положение.

С начала работы датчик читает информацию каждые 3 секунды (не переустанавливать ритм чтения данных быстрее, чем 1 в 3 секунды). После начала сбора данных, необходимо наблюдать за красным сигналом (каждое включение указывает на то, что датчик начинает сбор новых данных).

Запустите программу Exсel чистый лист. Нажмите в меню Science Cube и выберите Эксперемент.

Появиться маленькое окошко с кнопкой «Начать эксперимент». После нажатия на эту кнопку начнется сбор данных (важно, чтобы одна из ячеек «листа» была выделена). Для остановки эксперимента нужно нажать кнопку «Остановить эксперимент».
