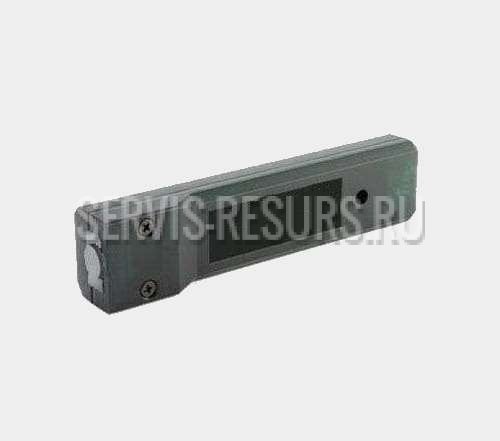

Датчик магнитного поля (KDS-1007)

Датчик магнитного поля (KDS-1007) является одним из приборов Лабораторного комплекса «Естествоиспытатель», предназначенного для измерения температуры газообразных и жидких средах.

 Датчик работает в комплекте с компьютерным измерительным блоком (KDМ-1001 или KDM-1002) и персональным компьютером.

Датчик применяется при постановке демонстрационных экспериментов и исследовательских работ учащихся в условиях типовых кабинетов физики и химии учреждений начального и среднего профессионального образования, а также для практических и исследовательских работ в высшей школе.

Датчик позволяет проводить эксперименты, имеющие отношение к магнитным.

Основные технические данные:

Диапазон измерения от -50 до +50 Г
Шаг 0,05 Г
Тип сенсора – радиометрический линейный датчик, действие которого основано на эффекте Холла
Скорость считывания изменяется в зависимости от компьютерного блока (max 0,1 мс).

Комплектность:

Датчик магнитного поля 1 шт
Паспорт 1 шт
Упаковка 1 шт.

Устройство и принцип работы:

Датчик магнитного поля расположен внутри зонда, кончик датчика вводиться в зонд на 5 мм от поверхности. Глубина датчика может отличаться в зависимости от конструкции зонда или толщины зонда.
Данные, полученные в результате измерений, в зависимости от расстояния, на котором будет находиться датчик от магнитного поля. Абсолютное значение будет зависеть от глубины датчика, поэтому данное расстояние необходимо учитывать.

Если южный полюс магнита расположен близко к датчику, то плюсовая величина будет показана
Показания датчика зависят от окружающих предметов и геомагнитного поля. Если необходимо получить абсолютный результат, то эксперимент необходимо проводить в пространстве, защищенном от воздействия магнитных сил.

Меры безопасности:

При работе с датчиком магнитного поля необходимо выполнять общие правила работы и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения
К работе с датчиком допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствии с требованиями, приведенными в настоящем разделе.

Не допускать механических воздействий на чувствительный элемент датчика.

Не допускать попадание жидкости в корпус разъема датчика.

Запрещается вскрывать датчик, а также подвергать его ударным и силовым нагрузкам.

Подготовка и порядок работы:

Включите разъем датчика в разъем компьютерного измерительного блока.

Запустите программу Exсel чистый лист. Нажмите в меню Science Cube и выберите Эксперемент.

Появиться маленькое окошко с кнопкой «Начать эксперимент». После нажатия на эту кнопку начнется сбор данных (важно, чтобы одна из ячеек «листа» была выделена). Для остановки эксперимента нужно нажать кнопку «Остановить эксперимент».

Порядок проведения работы с датчиком изложен в методическом руководстве.
